Рис. 8а. Гусеничный плавающий транспортер ПТС

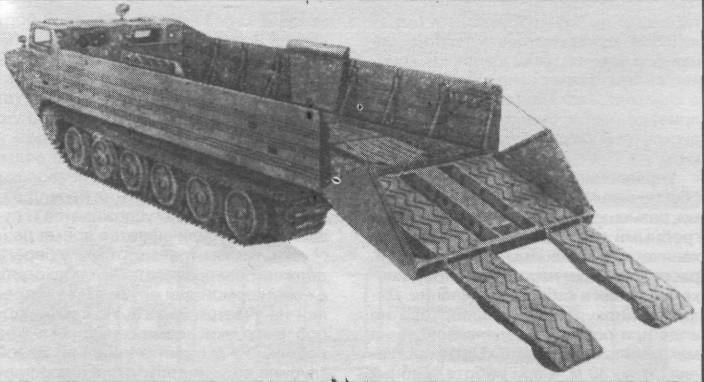

	Рис. 8б. Гусеничный плавающий транспортер ПТС с опущенными задним бортом и аппарелями
	Рис. 9. Плавающий транспортер ПТС-М с комплектом морского оборудования

Схема общей компоновки транспортера была аналогична схеме общей компоновки транспортера К-61, эксплуатация которого в течение почти 10 лет в войсковых условиях подтвердила ее целесообразность и эффективность.

Дизельный двигатель мощностью 257,6 кВт размещался в средней части водоизмещающего металлического корпуса. Собственная масса снаряженного транспортера была равна 17000 кг при грузоподъемности на воде 10000 кг и 5000 кг на суше. Поэтому коэффициент использования массы транспортера достигал при движении по суше 0,294, а при движении на воде 0,588. При полной массе транспортера 27000 кг его удельная мощность на воде составляла 9,54 кВт/т, на суше с грузом 5 т - 11,71 кВт/т.

Габаритная длина транспортера была равна 11,4 м, ширина - 3,3 м, а высота - 2,65 м. При этом площадь грузовой платформы достигала 18,5 м² (7,1 х2,6 м), т.е. она занимала половину всей габаритной площади транспортера. Максимальная скорость движения по суше достигала 42 км/ч. Расход топлива на 100 км пути - 150 л. Запас хода по топливу 380 км.

Движение по воде обеспечивалось двумя трехлопастными гребными винтами диаметром 0,65 м в туннелях. Шаговое и дисковое отношения гребных винтов соответственно - 0,8 и 0,55. При этом мощность двигателя, приходящаяся на м² площади диска гребного винта, составляла 388,4 кВт/м².

Тяга на швартовах достигала 19,13 кН, а при отнесении ее к площади дисков винтов была равна 28,84 кН/м². При таких значениях удельной тяги максимальная скорость транспортера на глубокой спокойной воде составляла 10,6 км/ч, что обеспечивало относительную скорость (число Фруда по водоизмещению) 0,542.

Управление транспортером на воде достигалось поворотом двух водяных рулей, расположенных непосредственно за гребными винтами, или работой гребных винтов «враздрай». При использовании водяных рулей диаметр циркуляции составлял около 90 м.

Для обеспечения погрузки и выгрузки несамоходных грузов, а также для самовытаскивания при застреваниях в тяжелых дорожных условиях в передней части грузовой платформы устанавливалась лебедка с приводом от двигателя через распределительную коробку. Тяговое усилие лебедки лежало в пределах 48-49 кН. Длина троса лебедки - 70 м.

Для удаления воды из корпуса в нем размещались два насоса: малый центробежный насос с подачей 400 л/мин и большой центробежный насос с двухсторонним всасыванием с подачей 4000 л/мин. При этом суммарная максимальная подача насосов достигала 4,4 м³/мин, что существенно повышало надежность транспортера на воде с позиций непотопляемости.

Средние расходы топлива и запасы хода составляли: на воде с грузом 10 т - 50 л/ч и запасом хода 12 часов.

Постепенная модернизация транспортера ПТС привела к созданию в 1965 г. модели транспортера - ПТС-М. Эта модель также создавалась на КВЗ под руководством главного конструктора Е.Е. Ленциуса. Транспортер сохранил прежнюю схему общей компоновки, грузоподъемность, мощность двигателя, скоростные параметры по суше и на воде и проходимость. Но на нем было смонтировано дополнительное оборудование: фильтровентиляционная установка в кабине с подогревом воздуха, комплект морского оборудования (рис.9) в виде трубчатого каркаса с тентом для работы на волнении до 3 баллов, комплект санитарного оборудования на 12 носилок, новая радиостанция, прожектор, приборы ночного видения и др. Все это вместе взятое привело к увеличению собственной массы транспортера до 17800 кг и к небольшому уменьшению удельной мощности на воде до 9,26 кВт/т.

Вместе с тем изменились в лучшую сторону некоторые параметры машины, в частности площадь грузовой платформы была увеличена до 20,54 м² (7900x2600 мм).
