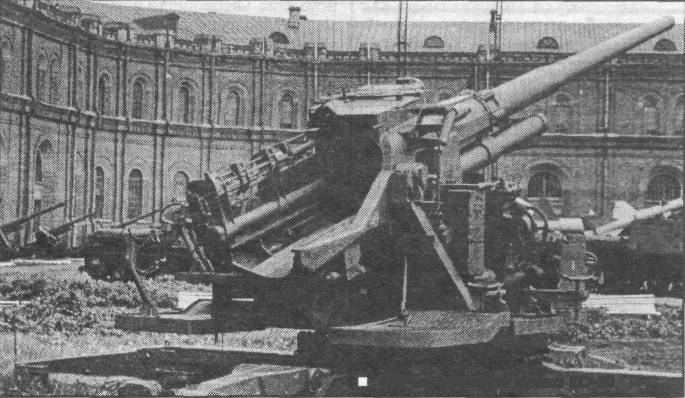

130-мм зенитная пушка КС-30

Данную систему предполагалось создать на базе штатной пушки КС-30 с максимальной унификацией ее узлов и агрегатов.

Основанием для предложений была НИР «Механизация заряжания 130-мм зенитной пушки КС-30», выполненная заводом № 172 в 1956 году.

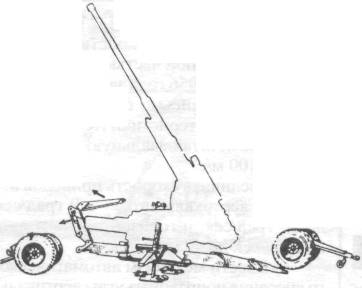

1. Опускание боковых откидных лап	2. Отделение переднего хода и опускание передней лапы
3. Опускание на переднюю лапу	4 Отделение заднего хода и опускание задней лапы
5. Боевое положение
Схема перевода пушки в боевое положение

 Производство пушки

В IV квартале 1951 года завод № 172  по плану должен был сдать 8 пушек, но не сдал ни одной. [Табл. 62]

* — плюс еще одна для полигона.

Всего, включая опытные, было изготовлено 738 пушек (до 1 января 1958 года).

 Устройство пушки

Ствол состоит из трубы, казенника  и муфты. Трубы ранних выпусков имели  40 нарезов, а позднейшего изготовления — 28 нарезов. Крутизна нарезов во всех  трубах постоянная.

Затвор горизонтальный клиновой с полуавтоматикой механического (копирного) типа.

Закрывание затвора после заряжания производится автоматически закрывающимся механизмом. Ударный механизм затвора приводится в действие автоматически через механическое реле времени спускового механизма.

Люлька представляет собой литой корпус.

Досылатель гидропневматический.

Противооткатные устройства состоят из гидропневматического тормоза отката и двух тормозов наката пружинно-гидравлического типа.

Станок сварной с литым основанием, вращается на двухрядном шаровом погоне.

Подъемный механизм имеет один сектор.

Механизмы наведения имеют механическую передачу от гидроприводов, при помощи которых осуществляется автоматическая наводка. Кроме автоматической наводки при помощи приводов ГСП-130 может осуществляться также полуавтоматическая и ручная наводка по данным ПУАЗО при помощи индикаторных приборов.

Для переднего и заднего ходов используются колеса от автомобиля ЯАЗ-200, они имеют шины ГК размера 12,00 х 20 дюймов.

Пушка перевозится артиллерийским тяжелым тягачом (АТТ).

Комплекс включает в себя:
 - 8 орудий или менее;
-  орудийные станции электропитания ЭСД-50 ВСА, размещенные на двухосных прицепах;
 - ПУАЗО;
-  систему ГСП-130, обеспечивающую ввод данных в исполнительные агрегаты на орудия и обеспечивающую действие не более 8 орудий;
 - СОН-30;
-  кабельную сеть, соединяющую все элементы комплекса, при этом ЦРЯ — центральный распределительный ящик, соединяется с каждым орудием и ПУАЗО линией длиной 300 м, состоящей из четырех отрезков кабеля по 75 м. [Табл. 63]

*— данные для стволов с 40 нарезами на пушках ранних выпусков
