Боеприпасы и баллистика

Для стрельбы по воздушным целям предназначена осколочная дистанционная стальная граната О-481:

Вес гранаты 33 кг.

Вес взрывчатого вещества — 3,634 кг тротила (кроме того, имеется шашка дымоусилителя весом 0,155 кг).

Взрыватель ВМ-45 (полное время действия взрывателя при установке на 181 деление — около 44,3 сек, ударного действия взрыватель не имеет).

Боевой заряд — 14,3 кг нитроглицеринового пороха НДТ-2 21/1 или нитрогликолевого ДГ-2 21/1 или нитроксилитанового КС-2 21/1).

Гильза (снаряженная) весом 27,9 кг.

Заряжание раздельно-гильзовое. [Табл. 64]

Граната	Гильза с боевым зарядом
Осколочная дистанционная граната

По таблице стрельбы 1961 года гранатой 0-481 с взрывателем ВМ-45 и ВМ-45Л максимальная досягаемость (табличная) — 19 453 м (при угле +88°) и 18 278 м (при угле +75°). У стволов с 40 нарезами начальная скорость снаряда +0,7% (то есть 6,8 м/с).

152-ММ ЗЕНИТНАЯ ПУШКА КМ-52

История и устройство

Проектирование 152-мм зенитной пушки КС-52 было начато на заводе № 8 в 1948 году. По первоначальному проекту: начальная скорость 1030 м/с, вес снаряда 49 кг, вес системы 45 т.

В 1949 году ОКБ-8 закончило технический проект «152-мм подвижная зенитная пушка с ССП», начальная скорость — 1030 м/с, вес снаряда — 49 кг, скорострельность — 10 выстр/мин., вес системы в походном положении — 46 т. После рассмотрения техпроекта решением Арткома и Министерства вооружений работы по КС-52 были прекращены в 1949 году.

Постановлением Совета министров № 2966-1127 от 26 ноября 1951 года была утверждена тема «Создание 152-мм зенитной пушки на базе КС-30». Работы по теме велись ОКБ-8 и КБ завода № 172. Главный конструктор — Цырульников.

Технический проект новой пушки, получившей название КМ-52, был окончательно доработан лишь в июне 1954 года. 28—29 января 1955 года Техсовет Министерства оборонной промышленности рассмотрел проект КМ-52 и одобрил его.

Головным заводом по производству КМ-52 был назначен завод № 172. Завод № 232 изготовлял стволы пушек по чертежам завода № 8 и поставлял их на завод № 172. Приводы ГСП-152 создавались в ЦНИИ-173 (главный конструктор Монастырский Г. Б.), а серийно изготавливались на заводе № 710. Снаряды разрабатывались в НИИ-24, а изготавливались заводом № 73. Гильзы разрабатывались в НИИ-147.

Изготовление элементов выстрела для КМ-52 велось по чертежам выстрела пушки СМ-27.

Пушка имела дульный тормоз с эффективностью 35 %. Затвор горизонтальный клиновой, отпирание и запирание происходило за счет энергии наката. Тормоз отката и накатник гидропневматического типа.

Повозка и лафет КМ-52 были взяты от КС-30 с небольшими изменениями.

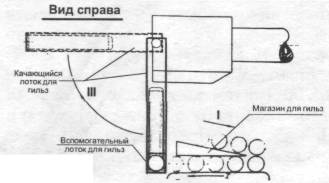

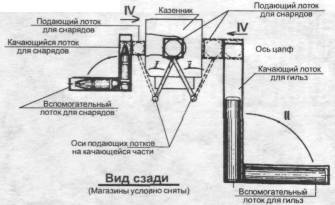

Заряжание раздельно-гильзовое. Питание и подача каждого из элементов выстрела осуществлялась самостоятельно механизмами, расположенными по обе стороны ствола — слева для снарядов и справа для гильз. Все приводы механизмов питания и подачи работали от электродвигателей. Магазин представлял собой горизонтально расположенный транспортер с бесконечной цепью. Снаряд и гильза располагались в магазинах перпендикулярно плоскости стрельбы. После срабатывания автоматического установщика взрывателя подающий лоток механизма подачи снарядов перемещал очередной снаряд на линию досылания, а подающий лоток механизма подачи гильз перемещал очередную гильзу на линию досылания позади снаряда. Компоновка выстрела происходила на линии досылания. Досылание собранного выстрела производилось гидропневматическим досылателем, взводящимся при накате. Закрывание затвора производилось автоматически.

нагрузка в качающиеся лотки ход качающихся лотков на сопротивление качающейся части; перегрузка в подающие лотки; подача на линию досылки

В начале 1955 года завод № 221 изготовил и поставил два ствола заводу № 172. В декабре 1955 года опытный образец пушки КМ-52 прошел заводские испытания и 28 декабря 1955 года был сдан заказчику.

В ходе испытаний опытного образца КМ-52 получена скорострельность 16-17 выстрелов в минуту. В ходе испытаний была проведена непрерывная стрельба очередью в 72 выстрела.

В 1957 году была изготовлена партия из 16 пушек КМ-52. Из них сформировали две батареи, отправленные в район Баку. [Табл. 65]

В 1957 г. 152-мм пушка КМ-52 была рекомендована к принятию на вооружение, но официально так и не была принята.

Постановлением Совета министров, выпущенном в июне 1958 года, прекращены работы и по активно-реактивным снарядам для КМ-52. [Табл. 66]
