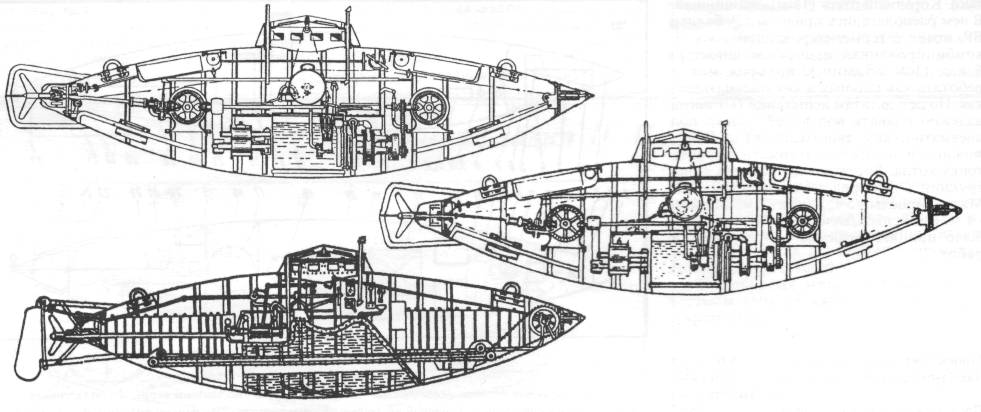

Подводная лодка С.К. Джевецкого (вторая, третья и четвертая модели)

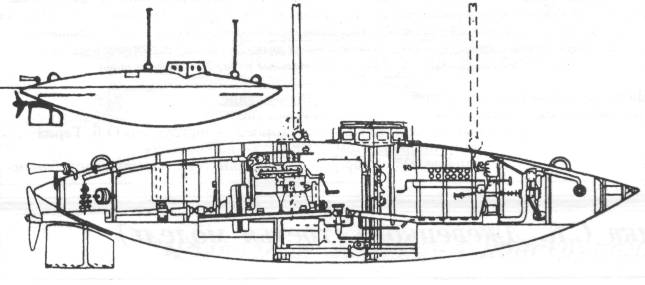

Подводная лодка Яновича "Кета", переоборудованная из лодки С.К. Джевецкого

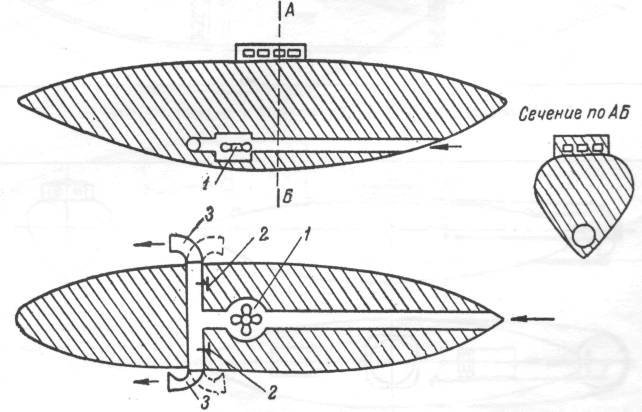

Подводная лодка С.К. Джевецкого с водометным движителем (пятая" модель)
1 - центробежный насос; 2 - клапаны; 3 - поворотные насадки
В 1895 г. С.К. Джевецкий пытался оснастить ПЛ 4-й и 5-й модели наружными трубчатыми ТА.
В 1904 г. две из ПЛ С.К. Джевецкого 3-й модели были переоборудованы в полупогруженные:
- ПЛ ("Катер малой видимости") "Кета" лейтенанта Яновича - водоизмещение около 8 т, длина 7,5 м, ЭУ - бензомотор мощностью 24 л.с, вооружение 2 ТА, участвовала в обороне Татарского пролива.
- ПЛ ("полуподводный миноносец с малой видимостью") лейтенанта А.Боткина (в некоторых источниках - "Челим") - водоизмещение 14 т, длина 8,7 м, ширина 2 м. ЭУ - керосиновый двигатель 13 л.с, вооружение - 2 ТА. базировалась во Владивостоке.
Проектант ...................... С.К. Джевецкий
Завод-строитель.........Невский, Лесснера
Время постройки, г.................. 1882-1883
Число кораблей в серии........................ 50
Основные ТТХ Водоизмещение, т:
- надводное.........................................2,7
- подводное ........................................ 2,8
Длина, м .............................................. 5,7
Ширина, м............................................ 1,2
Высота корпуса, м................................ 1,7
Запас плавучести, %.......................... ок. 4
Архит.-конструкт. тип....... однокорпусн.
Глубина погружения, м.......................... 8
Материал корпуса........................... сталь
Экипаж, чел.............................................. 3
Энергетическая установка:
- тип............................... ручной привод
- число гребных валов.......................... 1
Скорость хода , уз................................0,5
Дальность плавания
под водой, мили..................................... 25
Вооружение:
- две мины с положительной плавучестью
Средства наблюдения:
- 2 перископа и иллюминаторы в рубке
