RPL18045.jpg RPL18046.jpg

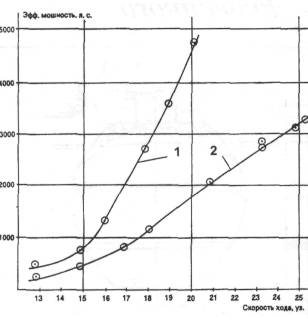

Кривые эффективных сил:

1 - при "водобронном" углублении; 2 - при обычных условиях

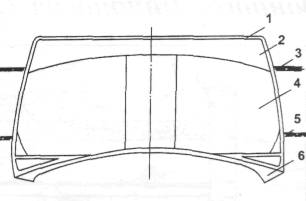

Опытовый отсек (поперечное сечение):

1 - верхняя палуба; 2 - слой пробковой массы; 3 - "водобронная" ватерлиния; 4 - заполняемый водой отсек; 5 - "обыкновенная" ватерлиния; 6 - главная водонепроницаемая палуба



Проектант ..................... С.К. Джевецкий

Завод-строитель (предп.) .. Металлический (С. Петербург)

Время разработки проекта, г........1892-1906

Основные ТТХ

Водоизмещение, т................................ 550

Длина, м ................................................ 76

Ширина наибольшая, м...................... 7,8

Осадка, м:

-              в надводном положении....................4

-              при "водобронном" погружении ... 5,8

Экипаж, чел............................................ 20

Энергетическая установка:

-              тип......................котлопаротурбинная

-             тип двигателя...........паровая турбина сист. Рато

-               число х общая мощность двигателей, л.с.................... 3 х 6000

-              число паровых котлов.....................8

-              котлы нефтяные типа..................... "Солиньяк и Гриль"

-                тип установки для подводного хода.............................электрическая

-              число групп АБ.................................2

-               число гребных валов.......................4

Скорость хода, уз.:

-              полная надводная..................... 24-25

-               полная при "водобронном" положении........20-21

-              в подводном положении ...........до 15

Дальность плавания, мили

-              подводная.......................................500

-               надводная.....................................2000

Бронирование дымоходов и воздушных труб, мм ............................. 50

Запас топлива (мазут), т.......................60

Вооружение:

Торпедное:

-              число х калибр ТА, мм..........2 х 381

- общее число торпед.........................6

Артиллерийское:

-               число АУ х калибр, мм........... 6 х 57

Изменение тактико-технических элементов в ходе проектирования водобронного миноносца

Характеристика

Год предъявления проекта

1893

1897-1899

1905

1905

1907

Длина между перпендикулярами, м

43,4

46,8

63,7

72

Наибольшая ширина, м

4,0

5,06

6,53

6,73

Углубление с килем,м

3,35

3,40

4,0

4,1

3,8

Водоизмещение, т

140

300

Пр. 550

560

610

Масса водяного балласта, т

15

25

Ок.60

Ок.72

Водоизмещение в водобронном положении, т

155

325

Ок.615

Ок. 690

Углубление в водобронном положении, м

5,1

5,38

5,8

5,73

5,60

Тип главной ЭУ

Паровые машины 3 вала

Турбины,

Турбины, 2 вала

Турбины, 2 вала

Турбины, 2 вала

Суммарная мощность ЭУ, до  л. с.

2400

4500

6000

7000

Скорость, уз

надводного хода

24

25

25

26

25

"водобронная"

19,5

20

20-21

21

20

Запас топлива, т

На 70 ч хода 14 уз

60

60

44

140

Дальность плавания экономическим ходом, миль (при скорости, уз)

980 (14)

1200 (10)

2000 (14)

3000 (15)

Вооружение: количество минных аппаратов

2

4

8

8

8

запас мин

6

количество артиллерийских установок х калибр в мм

1x47

Арт. и пул.

5-6x57

4x75 6 пул.

Экипаж, чел.

12
