Аварии с затоплением ПЛ 16 июня 1904 г. и 5 мая 1905 г. Участвовала в Русско-японской (1904-1905 г.г.) и Первой мировой войнах,  Исключена из списков флота 23 августа 1917 г.

RPL18052.jpg RPL18053.jpg

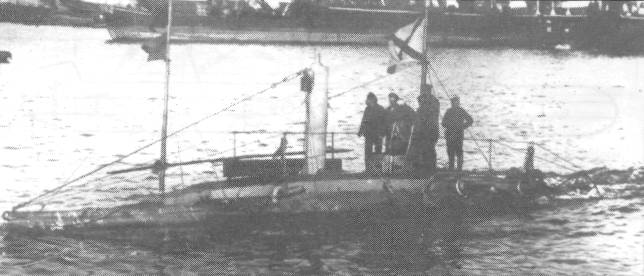

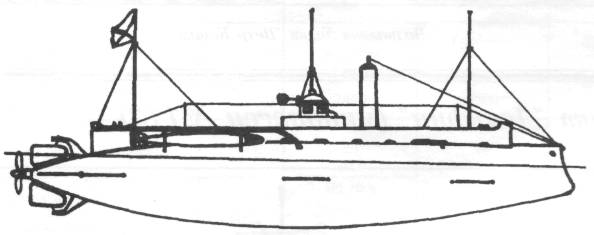

Подводная лодка "Дельфин" Подводная лодка "Дельфин"


Проектанты..........................И.Г. Бубнов, М.Н. Беклемишев, И.С. Горюнов

Время разраб. проекта, г......... 1900-1901

Завод-строитель..................Балтийский (С. Петербург)

Число кораблей в серии....................... 1

Срок вступления в строй, г.......... 1903

Основные ТТХ Водоизмещение, т;

-  надводное........................................113

-  подводное....................................... 123

Длина наибольшая, м ...................... 19,6

Ширина корпуса , м..........................3,59

Осадка средняя, м...............................3,0

Запас плавучести, %...........................8,7

Архит.-конструкт. тип.....однокорпусная безотсечная с ЦГБ и дифферентными цистернами в оконечностях

 Рабоч. глуб. погружена испыт.), м... 26

Материал (толщина, мм):

-               прочн. корпуса........ никел. сталь(8)

-               наружн. корпуса ..... никел. сталь(4)

-               наружной обшивки средней части - 2 слоя досок из лиственницы и оцинкованное железо

 Время непрерывного пребывания под водой (без хода), час...............2,5(15)

Экипаж, чел.........................................8-12

Энергетическая установка;

-             тип........................ДВС-электрическая

-             тип двигателей надводного хода............бензомотор ф. "Даймлер"

-             число х мощность двигателей надводного хода, л.с.................1 х 300

-               тип двигателей подводного хода......электродвигатель ф. "Сотер-Гарлэ"

-               число х мощность двигателей подводного хода, л.с.................1 х 120

-               число групп АБ х число элементов в группе......................1 х 50

-             емкость АБ, А. час....................... 3600

-              число гребных валов.......................... 1

Скорость хода (проект./фактич.), уз.:

-              наибольшая подводная............... 8/4,5

-               наибольшая надводная ................ 11/9

-               экономическая подводная ........6/2,75

Дальн. плавания (проекта./факт.), мили (при скорости хода, уз.):

-               подводная ...................... 35(7) / 28(4,4)

-               надводная.....................700(11) / 243(9)

Запас топлива, т ................................. 32,4

Вооружение:

Торпедное:

-               общее число х калибр наружных ТА, мм......................2 х 380

- общее число торпед.........................2

Средства наблюдения......... 1 перископ

RPL18054.jpg RPL18055.jpg

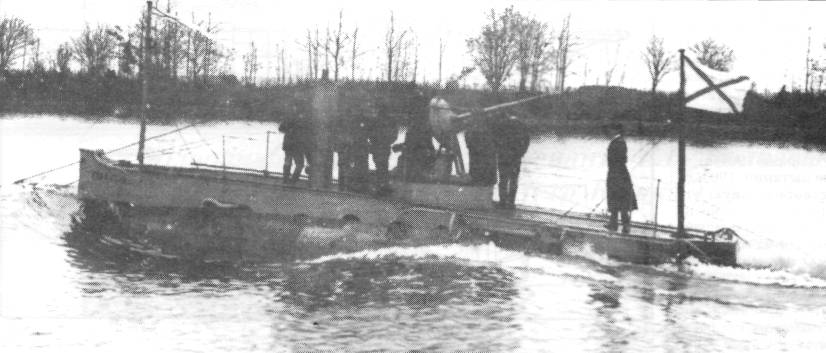

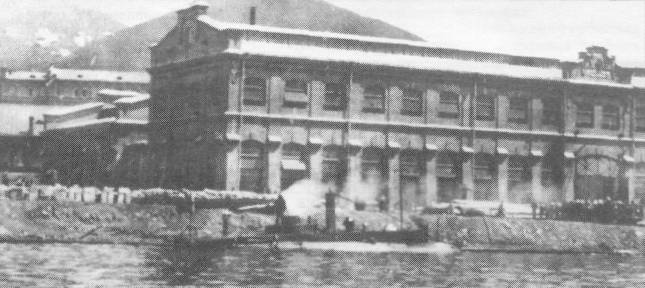

Подводная лодка "Дельфин"
