Подводная лодка "Судак" типа "Сом" после подъема ЭПРОНом в 1932 году

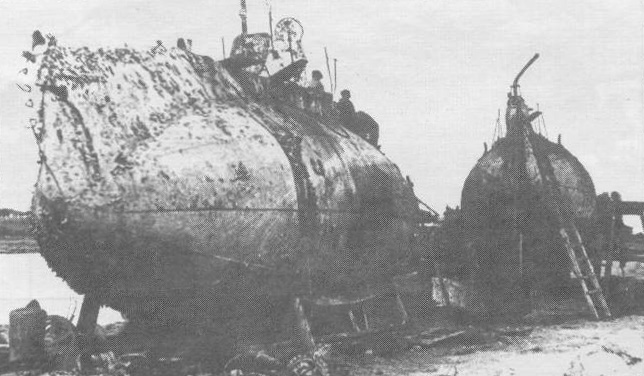

Подводные лодки "Судак" и "Лосось" после подъема ЭПРОНом в 1932 году

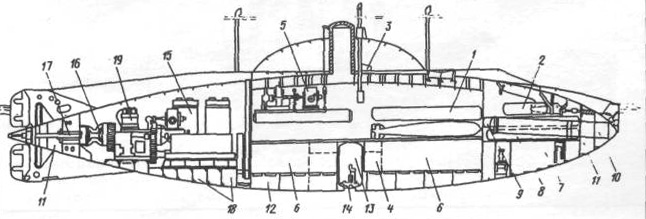

Общее расположение подводной лодки типа "Сом

1, 8, 9- резервуары воздуха высокого давления; 2 - торпедозаместительная цистерна; 3 - компас; 4 - главная балластная цистерна; 5 - трюмный насос; 6 - аккумуляторная яма; 7 - топливная цистерна; 10 - торпедный аппарат; 11 - дифферентная цистерна; 12 - уравнительная цистерна; 13, 18 - вспомогательная цистерна; 14 - кингстон; 15 - бензиновый двигатель Отто-Дейц; 16 - муфта; 17 - упорный подшипник; 19 - гребной электромотор

Проектант............................Дж. Голланд ф. "Голланд Торпедо Боут Компани" (США)

Время разработки проекта, г........1900-1901

Завод-строитель.....Невский (С. Петербург)

Число кораблей в серии (постр. в России)..................................7(6)

Срок вступления в строй ПЛ, построенных в России, г.......... 1905-1907

Основные ТТХ

Водоизмещение, т:

-   надводное....................................... 105

-   подводное.....................................124,1

Длина наибольшая, м...................... 19,8

Ширина корпуса , м............................3,6

Осадка средняя, м...............................2,9

Запас плавучести, %.........................18,1

Архит.-конструкт. тип.... однокорпусн., ЦГБ в прочном корпусе

Глубина погружения, м....................30,5

Материал (толщина, мм):

-    прочн. корпуса..............мягкая март. сталь (7,5), бронза (9,5)

-   надстройки.................. сталь (4,5-6,3)

Время непрерывного пребывания под водой, час...................................... 15

Автономность, сут.................................8

Экипаж, чел........................................... 18

Энергетическая установка:

 тип..................... ДВС-электрическая

-             тип двигателей надводного хода ...... бензомотор ф. "Отто-Дейц"

-              число х мощность двигателей надводного хода, л.с.............. 1 х 160

-              тип двигателей подводного хода............................. электромотор

-              число х мощность двигателей подводного хода, л.с................1 х 70

-               число гребных валов....................... 1

-               число групп АБ (ф. "Мэто") х число элементов в группе .. 2 х 20

-              емкость АБ. А.час..................... 1900

Скорость хода , уз.:

-               наибольшая подводная....................6

-              наибольшая надводная.................8,5

Дальность плавания, мили

(при скорости хода, уз.):

-              подводная ..................................33(5,5)

-               надводная.................................430(7,2)

Вооружение:

Торпедное:

-                общее число х калибр ТА, мм . 1 х 450

-              число трубчатых носовых ТА.......... 1

-               общее число торпед........................... 3

Средства наблюдения:

-             2 перископа сист. Фосса

-              иллюминаторы в рубке
