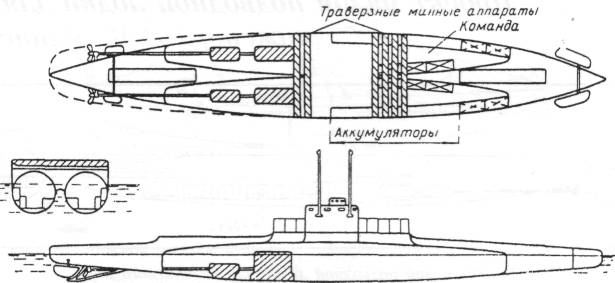

На первом этапе конкурса на лучший проект малой (прибрежной) ПЛ для Балтийского моря, проходившего 3 октября 1908 г., Адмиралтейский Ижорский завод представил проект ПЛ, подписанный М. Воскресенским, отличавшийся оригинальностью архитектуры и мощным вооружением. Лодка отличалась новой формой корпуса, состоящего из двух прочных корпусов сигарообразной формы, соединенных в средней части. По мнению Отдела подводного плавания Морского Технического Комитета, это решение обеспечивало дополнительные объемы, позволявшие удобно разместить механизмы, системы, вооружение, команду, но за счет большей ширины требовало и большей мощности ЭУ. ПЛ была вооружена траверзными ТА. Запас плавучести - 65 %, цена за тонну водоизмещения 1510 руб., меньше чем в других конкурсных проектах (см. проекты заводов "Новое Адмиралтейство", Балтийского, Путиловского).

Проектант ......................Ижорский завод

Время разработки проекта, г. . 1908-1909 Основные ТТХ

Водоизмещение, т:

-   надводное.......................................... 91

-    подводное ....................................... 128

Длина, м ................................................28

Ширина корпуса, м..............................2,9

Осадка, м...............................................2,3

Запас плавучести, %..............................41

Глубина погружен.(предельн.), м.....91,5

Автономность, сут..................................4

Время непрерывного пребывания под водой, час.................. 16

Энергетическая установка:

-             тип......:................ ДВС-электрическая

-             тип двигателей надводного хода....................керосиновые моторы

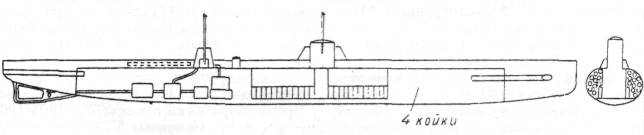

Проект малой подводной лодки Адмиралтейского Ижорского завода к конкурсу 1908 года	Проект малой подводной лодки Адмиралтейского Ижорского завода к конкурсу 1909 года

-    число х мощность двигателей надводного хода, л.с..............1 х 150

-      тип двигателей подводного хода............................электромоторы

-    число х мощность двигателей подводного хода, л.с.............. 1 х 100

-  число гребных валов....................... 1

Скорость хода, уз.:

-       наибольшая подводная..............8,25

-      наибольшая надводная............ 10,25

Дальность плавания, мили (при скорости хода, уз.):

-     подводная...............................35(8,25)

-   надводная...........................700(10,25)

Вооружение:

Торпедное:

-               калибр ТА, мм................................450

-               число носовых трубчатых ТА..........2

-              число кормовых трубчатых ТА ....... 1

-              общее число торпед........................... 3

Средства наблюдения:.........2 перископа

Проект малой подводной лодки для Балтийского моря (проект Металлического завода)

Проект разработан в соответствии с заданием "Элементы малой ПЛ для Балтийского моря", подготовленным Морским Генеральным Штабом и утвержденным 1 декабря 1908 г.

Заявленные заводом продолжительность постройки и цена - 24 месяца и 480 тыс. руб. (цена за тонну надводного водоизмещения - 2750 руб. и подводного - 2440 руб.). Метацентрическая высота 0,51 м в надводном положении и 0,16 м - в подводном. Время погружения 3 мин. В помещениях лодки имелось 6 коек для личного состава.

Проектант......тех. бюро Металлич. з-да

Время разработки проекта, г........1908-1909

Основные ТТХ

Водоизмещение, т:

- надводное........................................ 175

-   подводное ....................................... 220

Длина, м ........................................... 39,93

Ширина корпуса, м............................ 3,66

Осадка, м............................................. 2,43

Запас плавучести, %..............................26

Глубина погружен.(предельн.), м..... 9Ь,5

Автономность, сут..................................4

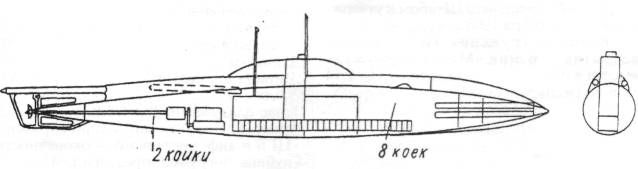

Проект малой подводной лодки Металлического завода

Время непрерывного пребывания под водой, час.................. 16

Энергетическая установка:

-              тип........................ДВС-электрическая

-              тип двигателей надводного хода....................керосиновые моторы

-              число х мощность двигателей надводного хода, л.с.................1 х 300

-              тип двигателей подводного хода............................. электромоторы

-              число х мощность двигателей подводного хода, л.с...................1 х 50

-              число гребных валов.......................... 1

Скорость хода, уз.:

-     наибольшая подводная.................... 8

-   наибольшая надводная .................. 10

-  экономическая подводная .............4,5

-   экономическая надводная................. 7

Дальность плавания, мили (при скорости хода, уз.):

-               подводная.....................................35(8)

-               надводная....................................500(7)

Вооружение:

Торпедное:

-               калибр ТА, мм................................450

-               число носовых трубчатых ТА..........2

-               число кормовых трубчатых ТА ....... 1

-               общее число торпед...........................6

Средства наблюдения:......... 2 перископа
