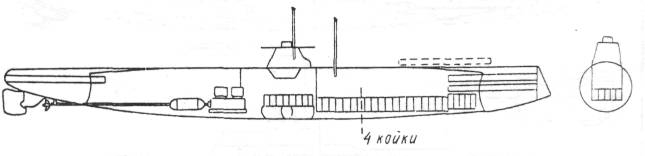

Проект малой подводной лодки для Балтийского моря инженера Л.М. Мациевича

Проект малой подводной лодки для Балтийского моря инженера Л.М. Мациевича

Проект разработан в соответствии с заданием "Элементы малой ПЛ для Балтийского моря", подготовленным Морским Генеральным Штабом и утвержденным 1 декабря 1908 г.

Время погружения ПЛ - 2 мин, всплытия - 6 мин. Метацентрическая высота в надводном положении 0,11 - 0,14 м, в подводном 0,11-0,15 м.

Проектант ...................... Л.М. Мациевич

Время разработки проекта, г........1908-1909

Основные ТТХ

Водоизмещение, т:

-   надводное..........................................96

-    подводное ....................................... 121

Длина, м ............................................. 25,9

Ширина корпуса, м............................ 3,05

Осадка, м............................................. 1,93

Запас плавучести, %.............................. 26

Архит.-конструкт, тип .... однокорпусн. с ЦГБ и диф. цистернами в оконечностях

Глубина погружен.(предельн.), м..... 91,5

Автономность, сут..................................4

Время непрерывного

пребывания под водой, час.................. 16

Энергетическая установка:

-              тип........................ДВС-электрическая

-               число х мощность установки надводного хода, л.с.................1 х 150

-               тип установки подводного хода................................электромотор

-               число х мощность двигателей подводного хода, л.с.................1 х 140

-              число гребных валов.......................... 1

Скорость хода, уз.:

-      наибольшая подводная..................... 8

-     наибольшая надводная.................... 10

-   экономическая подводная ................4

-   экономическая надводная................. 7

Дальность плавания, мили (при скорости хода, уз.):

-               подводная .....................300(10), 550(7)

-              надводная.............40-50(8), 140-160(4)

Вооружение:

Торпедное:

-               калибр ТА, мм................................ 450

-               число носовых трубчатых ТА ..........2

-              число кормовых трубчатых ТА ....... 1

-               общее число торпед ...........................6

Средства наблюдения.......... 2 перископа

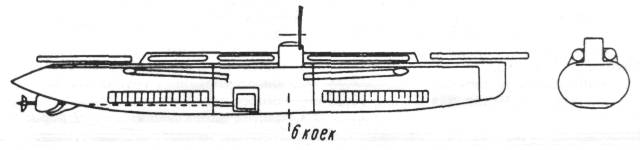

Проект малой подводной лодки для Балтийского моря (проект Е.В. Колбасьева)

Проект малой подводной лодки для Балтийского моря Е.В. Колбасьева

Проект разработан в соответствии с заданием "Элементы малой ПЛ для Балтийского моря", подготовленным Морским Генеральным Штабом и утвержденным 1 декабря 1908 г. Конкурс проектов состоялся 7 марта 1909 г.

Метацентрическая высота в надводном положении 0,43 м, в подводном -0,31 м. Заявленная цена 1 ПЛ - 500 тыс. руб. (за 1 т надводного водоизмещения - 4550 руб.), время постройки - 24 месяца.

Ранее на конкурс в октябре 1908 г. Е.В. Колбасьев представил проект ПЛ водоизмещением 345/678 т, с главными размерениями 54 х 6,7 х 1,7 м и запасом плавучести - 97%, вооружение -12 траверзных ТА, 2 носовых и 2 кормовых трубчатых ТА. Надводная скорость хода 10,5 узла, подводная - 8 узлов, ЭУ - 2 керосиновых и 3 электромотора. Заявленные продолжительность постройки и цена - 24 месяца, 1 млн. 300 тыс. руб.

Проектант ........................Е.В. Колбасьев

Время разработки проекта, г. . 1908-1909

Основные ТТХ

Водоизмещение, т:

- надводное........................................ 110

Длина, м ........................................... 28,04

Ширина корпуса, м..............................4,0

Осадка, м............................................... 1,8

Архит.-конструкт, тип.......двухкорпусн. с двумя прочными переборками

Глубина погружен.(предельн.), м.....91,5

Автономность, сут..................................4

Время непрерывного

пребывания под водой, час.................. 16

Энергетическая установка:

-              тип....................... ДВС-электрическая

-              тип двигателей надводного хода....................керосиновые моторы

  число х мощность двигателей надводного хода, л.с.................1 х 120

-               тип двигателей подводного хода............................. электромоторы

-               число х мощность двигателей подводного хода, л.с.................1 х 160

-             число гребных валов ........................... 1

Скорость хода, уз.:

-   наибольшая подводная.................. 10

-      наибольшая надводная ....................8

Дальность плавания, мили (при скорости хода, уз.):

-               подводная ...................................100(5)

-               надводная..................................1000(8)

Вооружение:

Торпедное:

-               калибр ТА, мм................................450

-               число носовых трубчатых ТА..........2

-               число кормовых трубчатых ТА .......2

-              число носовых палубных ТА............ 1

-              число кормовых палубных ТА......... 1

-              число ТА системы Джевецкого........4

Средства наблюдения.......... 2 перископа
